Артикул: NA 3004 WI.EX
Производитель:
Описание:
Назначение и область применения
Устройства NAJA предназначены для измерений координат контрольных точек, расположенных на кузове автомобиля, при проведении кузовных стапельных работ. Устройства применяются на автотранспортных предприятиях, автомобильных заводах и станциях технического обслуживания автомобилей.
Описание

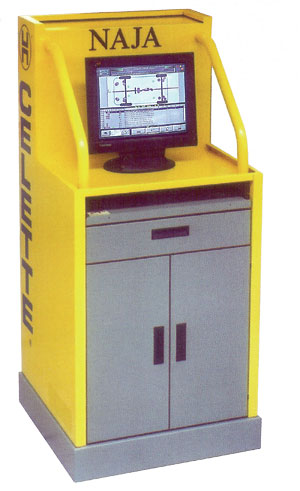

Проверяемый автомобиль устанавливается на базовой раме (стапеле) или подъемника. Измерение координат контрольных точек кузова автомобиля производится с помощью электронно-измерительной каретки с ощупывающей головкой по трем направлениям. Данные по заводским координатам контрольных точек находятся в базе данных компьютера измерительной системы. Измерение координат контрольных точек проводится автоматически при перемещении ощупывающей головки вместе с измерительной кареткой по контрольным точкам. Программное обеспечение, входящее в состав устройства, позволяет не только управлять его работой, но и оперативно проводить сравнение измеренных координат контрольных точек с заводскими координатами, хранящимися в банке данных устройства.

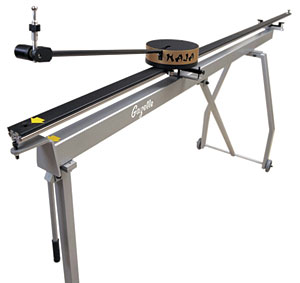

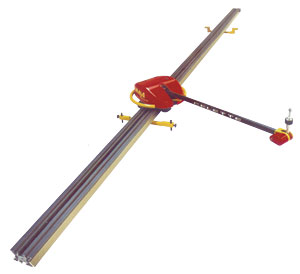

Устройство для измерений координат контрольных точек автомобиля представляет собой конструкцию, состоящую из направляющей, которая размещается на специальной передвижной станине. По направляющим перемещается электронно-измерительная каретка с ощупывающей головкой. Измерения координат контрольных точек проводятся относительно точек по которым сорентирована система. В комплект входят разнообразные насадки и адаптеры, а также калибр для контроля точности работы системы.

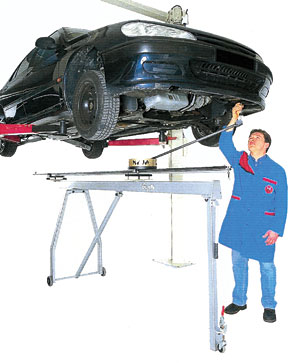

Компьютерная измерительная система "NAJA" позволяет измерять автомобиль непосредственно на стапеле или при помощи подставки на двухстоечном подъемнике.

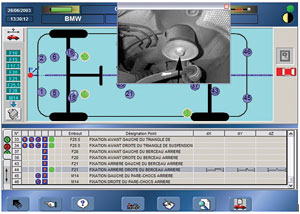

Интерфейс программы "NAJA" очень прост и доступен, вместе с графическим изображением система "NAJA" подает звуковые подсказки при поднесении измерительного наконечника к измеряемой точке. Также при поднесении измерительного наконечника к точке на экране появляется фотография этой точки что упрощает поиск на кузове и исключает возможность ошибочного измерения. Так же на экране монитора отображаются основные контрольные параметры такие как : уровень зарядки аккумулятора, наличие радиосвязи между измерительной головкой и основным блоком а так же размер и конфигурация удлинителя установленного в данный момент на измерительной головке. На экране монитора указаны наконечники необходимые для измерения любой точки из базы данных.
Принцип работы системы очень прост, после установки измерительной системы, либо на стапель либо на подставку для измерения на подъемнике и включения её, необходимо будет измерить 3-4 точки для того, чтобы система пересчитала положение направляющей линейки относительно положения автомобиля. Соответственно не нужно тщательно выравнивать линейку относительно автомобиля и положение линейки не повлияет на точность измерений. После того как будут измерены 3-4 точки, система полностью готова для измерения кузова автомобиля и позволит вам промерить точки находящиеся как в базе данных, так и любые точки которые вы сможете сами добавить в отчет. После измерения кузова автомобиля и определив, что кузов деформирован, вы можете перейти в режим ремонта и контролировать выправку автомобиля при вытяжке.

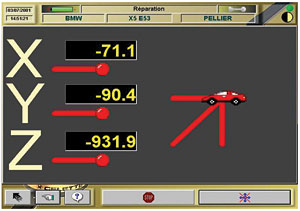

Измерительная система "NAJA" позволит вам контролировать любую точку на автомобиле в трех координатах. После ремонта кузова на дисплее вы увидите, что все три координаты станут зеленого цвета и система подаст звуковой сигнал о том, что точка находится в зоне допуска.
База данных включает в себя практически все существующие автомобили как европейского рынка так американского и азиатского.
Режим симметрии позволяет измерять любой автомобиль и создавать для него свою карту измерений, которую так же можно сохранить в базе данных и пользоваться ей на других автомобилях той же марки и модели.

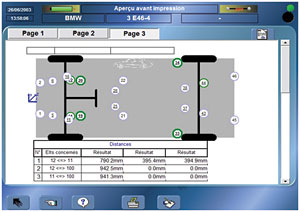

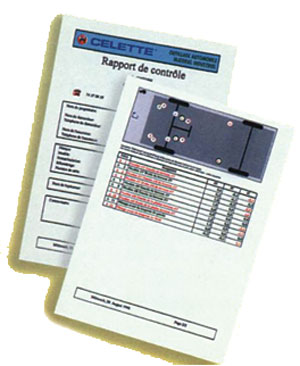

Система позволяет измерять симметричные точки, измеряя эти точки на одной стороне кузова, система автоматически определит симметричные точки на другой стороне и позволит вам контролировать геометрию кузова по этим точкам. Также есть возможность рассчитать расстояние между любыми точками. После измерения любого автомобиля можно открыть или распечатать отчет который в свою очередь будет официальным документом о проделанной работе, в нем будет указаны все измеренные точки и данные о смещении контрольных точек если они есть.
Применение компьютерных измерительных систем для контроля геометрии кузова позволяет ускорить процесс ремонта и сделать его качественным. К примеру полный замер геометрии кузова с помощью компьютерной измерительной системы занимает максимум 20-30минут.
|
